Main function

Measurement of electrical resistivity, sheet resistance and resistance of bulk, bar and thin-film samples using the in-line four-point probe method

Technical specifications

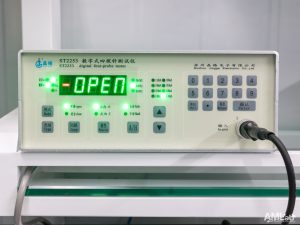

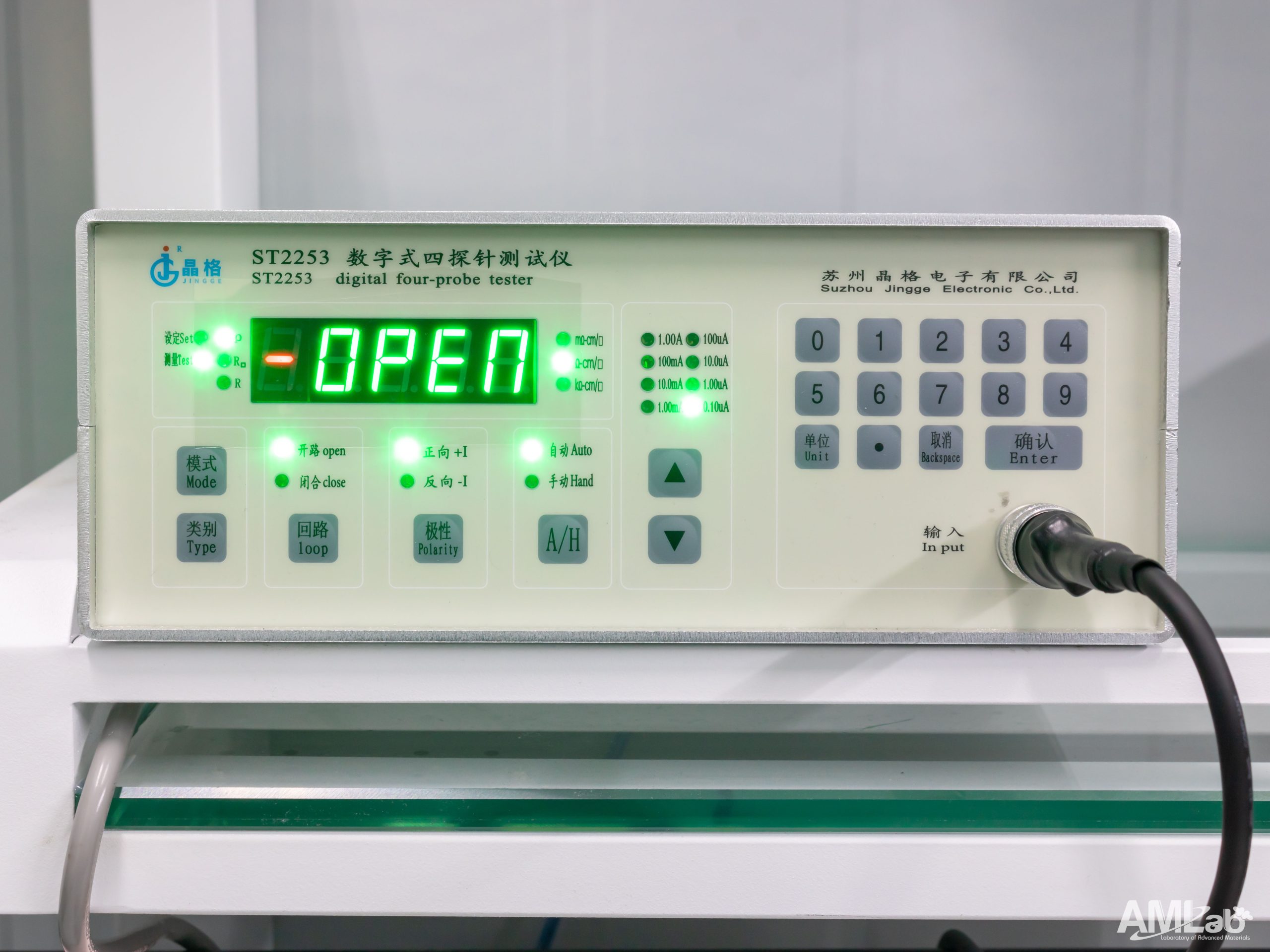

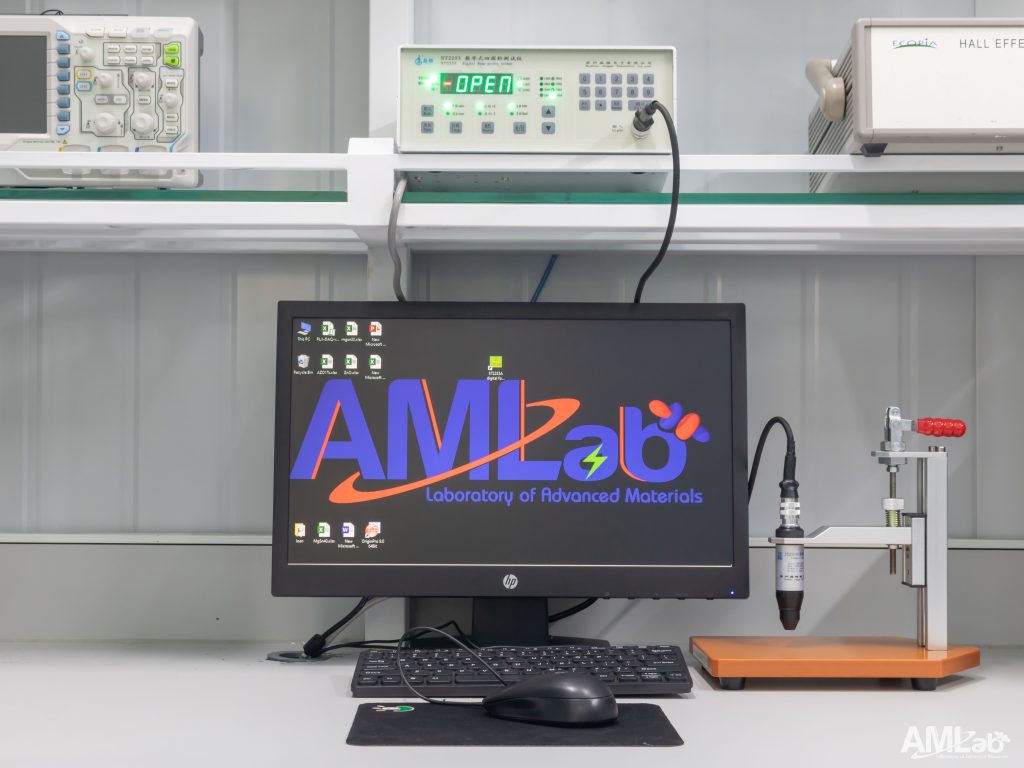

• Model: ST2253 digital four-probe tester (host) + ST2253-F01 probe head
• Manufacturer: Suzhou Jingge Electronic Co., Ltd., China
• Method: DC four-point probe, in-line
• Measurement modes: Resistivity (ρ), sheet resistance (R□), resistance (R)
• Resistance range: 1 µΩ – 200 kΩ
• Constant current source: 0.1 µA – 1 A (8 ranges, auto / manual)

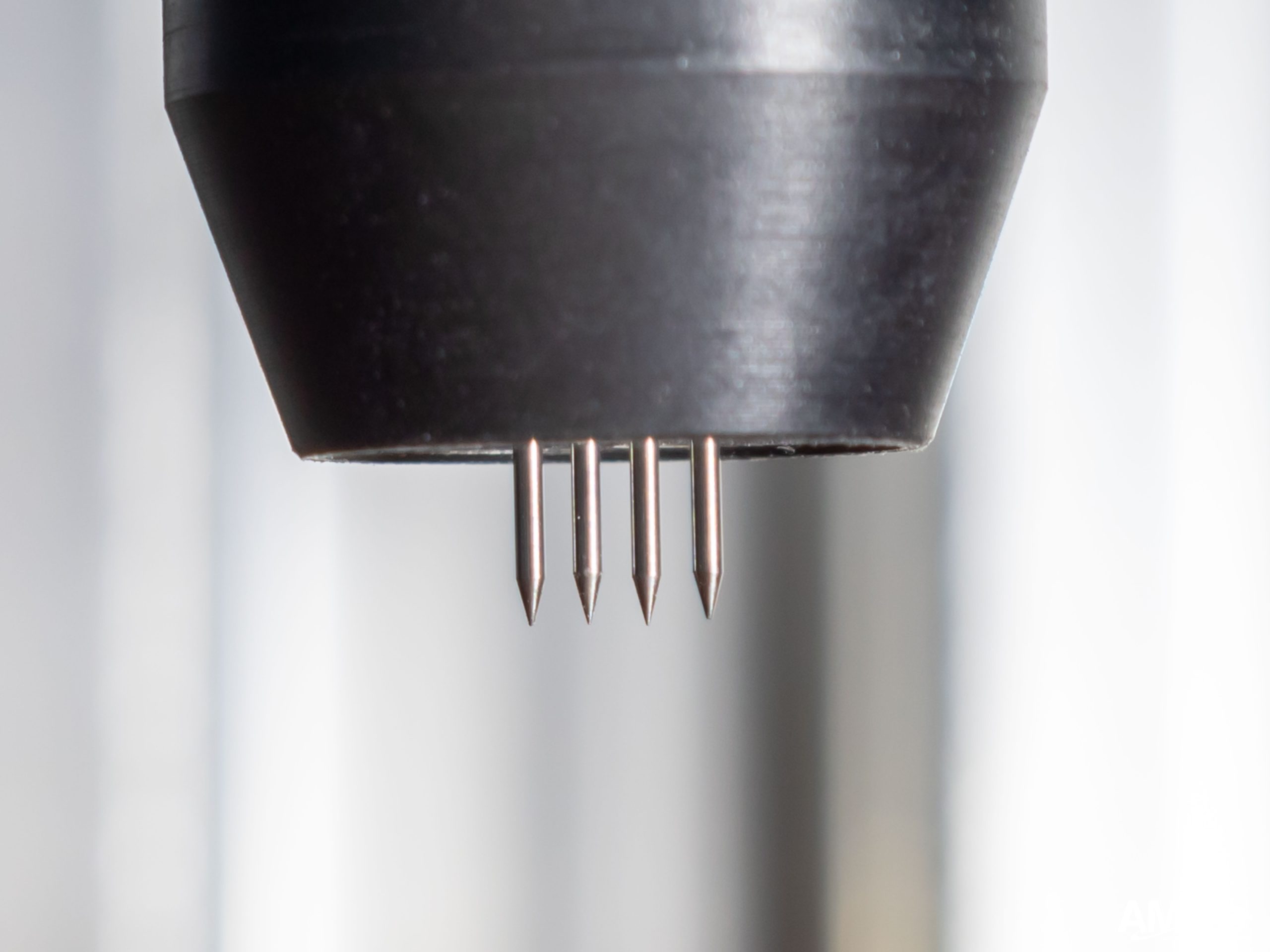

• Probe: tungsten carbide, Ø0.5 mm, in-line spacing 1+1+1 mm

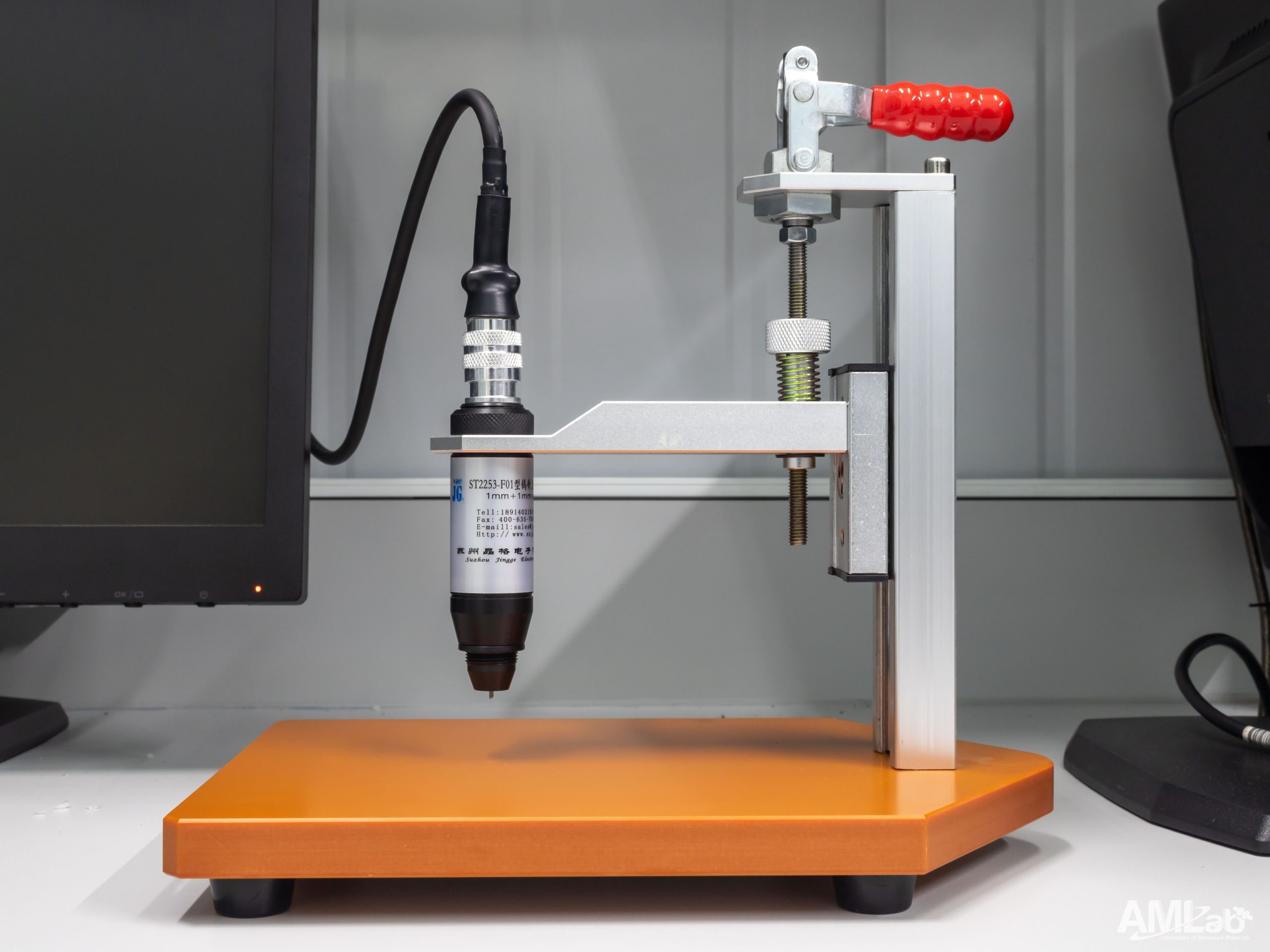

• Probe pressure: 0 – 2 kg adjustable
• Minimum sample size: 3 × 4 mm

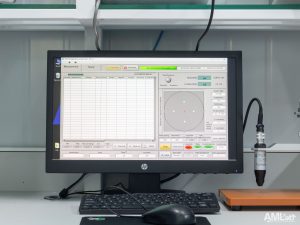

• Interface: USB, PC data-logging software

Purpose of use

EN: Rapid measurement of electrical resistivity and sheet resistance of thermoelectric and functional oxide samples (thin films, pellets, bars), e.g. ZnO, ITO, SnO2, CuCrO2,.... Used to screen electrical conductivity as a function of composition, thickness and annealing conditions, and to complement Hall effect and Seebeck measurements.
VI: Đo nhanh điện trở suất và điện trở vuông của các mẫu vật liệu nhiệt điện và oxit chức năng (màng mỏng, viên nén, thanh), ví dụ ZnO, ITO, SnO2, CuCrO2,.... Dùng để khảo sát độ dẫn điện theo thành phần, bề dày và điều kiện ủ, đồng thời bổ trợ cho các phép đo hiệu ứng Hall và hệ số Seebeck.
